リニアエンコーダー (オープンタイプ)

ハイデンハインのリニアエンコーダ（直線位置検出器・リニアスケール）は、機械的変換なしで、直線軸の位置を検出します。これにより、下記の誤差の原因を取り除く事が出来ます。

位置決め精度と加工速度が要求される機械にとってリニアエンコーダは必要なものとなります。

ハイデンハインのオープンタイプリニアエンコーダ（直線位置検出器）は、高い精度が要求される工作機械および機器に使用されます。その主な用途は次の通りです。

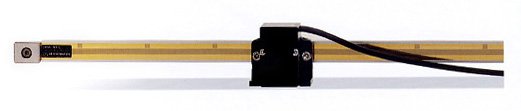

ハイデンハインのオープンタイプリニアエンコーダ（直線位置検出器）、スケールまたはテープスケールおよび走査ヘッドから構成され、非接触式で働きます。

ハイデンハインのオープンタイプリニアエンコーダ（直線位置検出器）では、スケールを取付面に張り付けます。そのため、取付面の平坦度が、リニアエンコーダ（直線位置検出器・リニアスケール）の高精度に必要な条件になります。

ハイデンハインのリニアエンコーダ（直線位置検出器）の温度特性は、機械の動作精度を測る重要な判断基準となります。リニアエンコーダ（直線位置検出器）の温度特性は、工作物や測定物の温度特性と一致するようにして下さい。

温度変化が発生した場合、リニアエンコーダ（直線位置検出器）がある特定のポイントを基準にして伸び縮みし、それによりリニアエンコーダ（直線位置検出器）と機械の間に位置ずれを生じないようにして下さい。

ハイデンハインリニアエンコーダ（直線位置検出器）のスケールベースは、それぞれ熱膨張係数が違います。そのため、温度特性の面からその時々の測定課題に適したリニアエンコーダ（直線位置検出器）を選択することができます。

オープンタイプリニアエンコーダLICシリーズは、最長28mの測定長を高速度での絶対位置値測定が可能です。

アブソリュートエンコーダLIP211とLIP291は位置値情報をシリアルデータで出力します。正弦波の走査ヘッド内で内挿分割され内臓のカウンタ機能により位置値に変換されます。全てのインクリメンタルエンコーダで、絶対基準値は原点を用いて算出します。

オープンタイプリニアエンコーダLIPは、超高精度、高い繰り返し性、そして超高分解能を特徴としています。DIADUR位相格子目盛を干渉走査方式により測定します。

オープンタイプリニアエンコーダLIFは、ガラス本体にSUPRDUR製法によって形成された位相格子を干渉走査方式により測定します。高精度と高い繰り返し性を特徴としています。取り付けも簡単です。また、リミットスイッチ機能とホーミング機能も利用できます。特別バージョンのIF481Vは、最大10barまでの高真空度での使用も可能です。

オープンタイプリニアエンコーダLIDAは、10m/sまでの高速制御用として設定されており、用途により取り付け方法を選択することができます。スチールテープ、ガラス、ガラスセラミックのベースにMETALLURの目盛が使用されています。リミットスイッチ機能も搭載しています。

2軸座標測定エンコーダPPは、スケール本体のガラス基板上に平面状に位相格子が構築されているということです。そのため平面内での位置測定が可能です。
